Faisceaux de fibres optiques fusionnés
Les faisceaux de fibres optiques fusionnés de Castor Optique offrent une solution compacte permettant de combiner plusieurs canaux d'illumination et de collection dans une seule structure fibrée. Ils sont conçus afin de maximiser la surface de collection efficace, en utilisant une géométrie circulaire et en éliminant l'espace entre les fibres. Ils conviennent aux applications de haute précision et en condition de faible luminosité.
Ces assemblages sont hautement personnalisables. Nous offrons une variété de fibres optiques avec plusieurs options de diamètre de coeur et d'ouverture numérique. Elles peuvent être assemblées dans des configurations combinant des fibres monomodes (SMF), multimodes (MMF) et à double gaine (DCF). Notre expertise en fusion et étirage permet également de contrôler le diamètre final de la structure, pouvant s'adapter aux contraintes du système optique dans lequel ces produits seront intégrés. Les assemblages peuvent contenir jusqu'à 7 fibres optiques.
Contactez notre équipe pour explorer la meilleure solution pour votre système optique.
Vue d'ensemble
Nos faisceaux de fibres optiques fusionnés sont conçus pour des applications de détection avancées, incluant la surveillance environnementale à distance, le diagnostic biomédical de haute précision tels que la fluorescence, la spectroscopie et l’optogénétique, ainsi que les techniques émergentes de détection quantique. Conçus pour des environnements compacts ou difficiles, ces faisceaux agissent efficacement comme séparateurs, combinateurs ou sondes de détection, selon les cas d’usage.

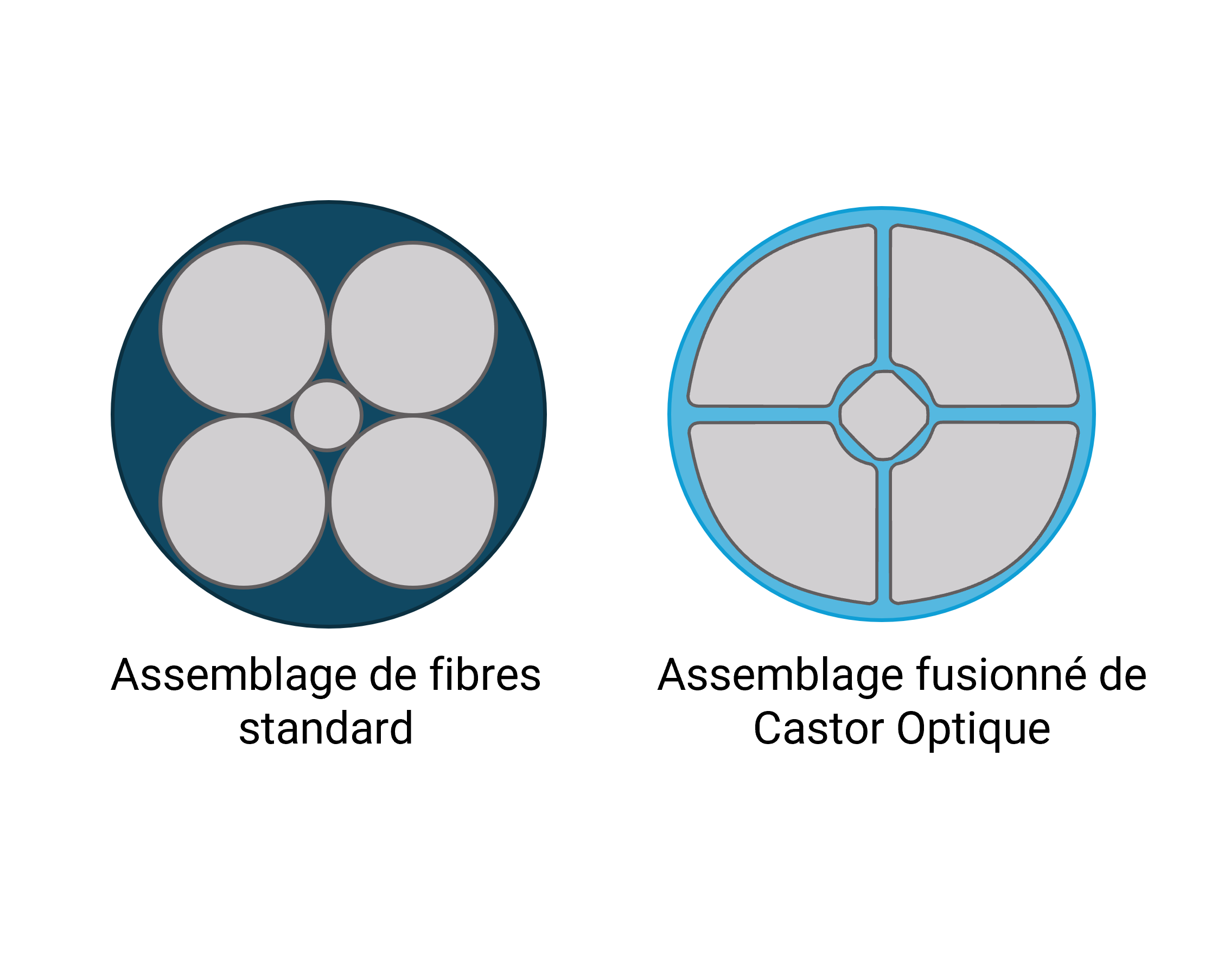

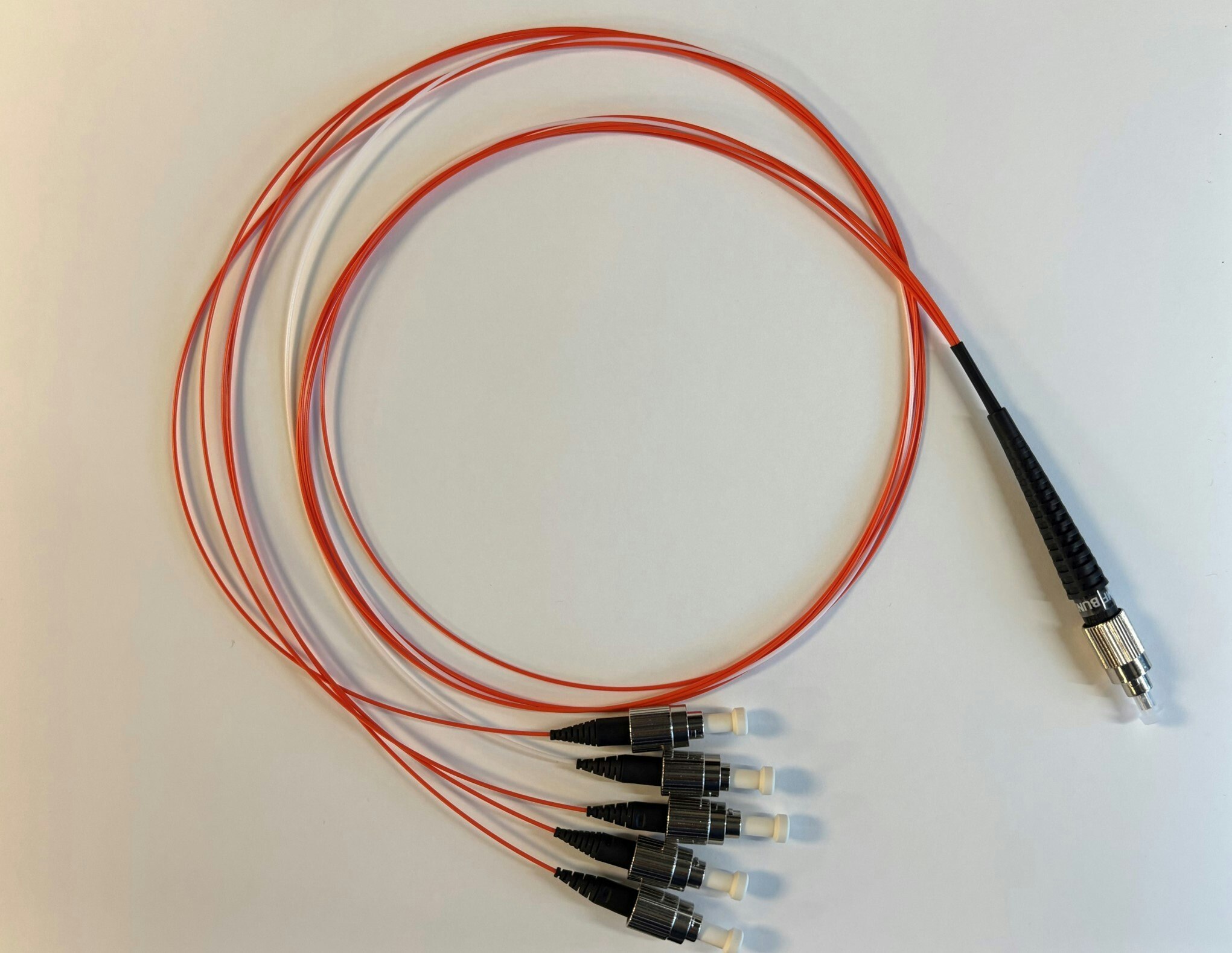

Ce qui distingue nos produits est leur structure fusionnée compacte qui permet de maximiser la surface efficace de collection tout en minimisant la taille de la structure. Par exemple, notre configuration à 5 fibres permet l'illumination via une fibre centrale monomode et la détection via quatre fibres externes multimodes à grande collection. Cette configuration reproduit les performances d'une fibre à double gaine avec gaine interne surdimensionnée, offrant une option alternative à la conception de fibre sur mesure. La structure fusionnée est assemblée à l'intérieur d'une ferrule ou d'un connecteur standard, permettant une compatibilité avec les pièces optiques conventionnelles (sources laser, détecteurs et composants optiques).
Nomenclature: Lorsque le même type de fibre optique est utilisé pour chaque port, le produit est identifié comme Nx1. Lorsqu'une fibre centrale est entourée de N fibres de collection, le produit est identifié comme (N+1)x1.
Principales caractéristiques:
- Faibles pertes d'insertion
- Design compact et aire de collection hautement efficace
- Configuration de fibres et assemblage personnalisés disponible
Lignes de produit
FFB (1+1)x1 Large bande, 105 µm-0.22NA & 400 µm-0.37 NA
Fibre au Port A : Multimode 105 µm, 0.22 NA
Fibre au Port B : Multimode 400 µm, 0.37 NA
Gamme spectrale : 400-1600 nm
Pertes d'insertion : <0.5 dB
Ce produit est optimisé pour une haute efficacité de collection et une structure compacte. Il est idéal pour des applications où la concentricité n'est pas essentielle. Disponible avec des connecteurs FC/PC ou SMA905. D'autres diamètres de coeur et ouvertures numériques sont disponibles, incluant les fibres à double gaine disponibles sur notre catalogue.
FFB (1+1)x1, 1300 nm, 8 µm-0.14NA & 200 µm-0.22NA
Fibre au Port A : Monomode 8 µm, 0.14 NA
Fibre au Port B : Multimode 200 µm, 0.22 NA
Gamme spectrale monomode : 1260-1600 nm
Gamme spectrale multimode : 400-1600 nm
Pertes d'insertion : <0.5 dB
Ce produit est optimisé pour une haute efficacité de collection et une structure compacte. Il est idéal pour des applications où la concentricité n'est pas essentielle. Disponible avec des connecteurs FC/PC ou SMA905. D'autres diamètres de coeur et ouvertures numériques sont disponibles, incluant les fibres à double gaine disponibles sur notre catalogue.
FFB (2+1)x1, 1300 nm, 125 µm-0.22NA
Fibre au Port A : DCF 9/105/125 µm, 0.14/0.22 NA
Fibre aux Ports B1-B2 : Multimode 125 µm, 0.22 NA
Gamme spectrale monomode : 1260-1625 nm
Gamme spectrale multimode : 400-1600 nm
Pertes d'insertion : <0.5 dB
Disponible avec des connecteurs FC/PC ou SMA905. D'autres diamètres de coeur et ouvertures numériques sont disponibles, incluant les fibres à double gaine disponibles sur notre catalogue.
FFB (4+1)x1, 1300 nm, 8 µm-0.14NA & 200 µm-0.22NA
Fibre au Port A : Monomode 8 µm, 0.14 NA
Fibre aux Ports B1-B4 : Multimode 200 µm, 0.22 NA
Gamme spectrale monomode : 1260-1625 nm
Gamme spectrale multimode : 400-1600 nm
Pertes d'insertion : <0.5 dB
Idéal pour des applications nécessitant une illumination et une détection concentriques avec peu d'espace entre les fibres. Les fibres de collection peuvent être connectorisées individuellement ou dans un seul connecteur. Disponibles avec des connecteurs FC/PC ou SMA905. D'autres diamètres de coeur et ouvertures numériques sont disponibles, incluant les fibres à double gaine disponibles sur notre catalogue.
FFB (4+1)x1, Large bande, 50 µm-0.22NA & 105 µm-0.22NA
Fibre au Port A : Multimode 50 µm, 0.22NA
Fibre aux Ports B1-B4 : Multimode 105 µm, 0.22 NA
Gamme spectrale multimode : 400-1600 nm
Pertes d'insertion : <0.5 dB
Idéal pour des applications nécessitant une illumination et une détection concentriques avec peu d'espace entre les fibres. Les fibres de collection peuvent être connectorisées individuellement ou dans un seul connecteur. Disponibles avec des connecteurs FC/PC ou SMA905. D'autres diamètres de coeur et ouvertures numériques sont disponibles.
FFB 7x1, Large bande, 200 µm-0.22NA
Fibre aux Ports A1-A7 : Multimode 200 µm, 0.22 NA
Gamme spectrale multimode : 400-1600 nm
Pertes d'insertion : <0.5 dB
Disponibles avec des connecteurs FC/PC ou SMA905. D'autres diamètres de coeur et ouvertures numériques sont disponibles.
FFB 7x1, Large bande, 105 µm-0.22NA
Fibre aux Ports A1-A7 : Multimode 105 µm, 0.22 NA
Gamme spectrale multimode : 400-1600 nm
Pertes d'insertion : <0.5 dB
Disponibles avec des connecteurs FC/PC ou SMA905. D'autres diamètres de coeur et ouvertures numériques sont disponibles, incluant les fibres à double gaine disponibles sur notre catalogue.
Bientôt disponible
Notre équipe d'ingénierie développe des prototypes pour des faisceaux de fibres fusionnés à plus de 7 fibres, comme des structures (7+1)x1 et 19x1. Contactez-nous pour plus d'information.
Applications en lien avec le produit
Spectroscopie
Télédétection et communication optique
Imagerie biomédicale
Besoin d'un produit personnalisé?
Castor Optique propose des options personnalisées pour tous les produits disponibles. Veuillez fournir une description détaillée de votre demande pour évaluation par notre équipe de scientifiques et d'ingénieurs.
