Lanternes photoniques

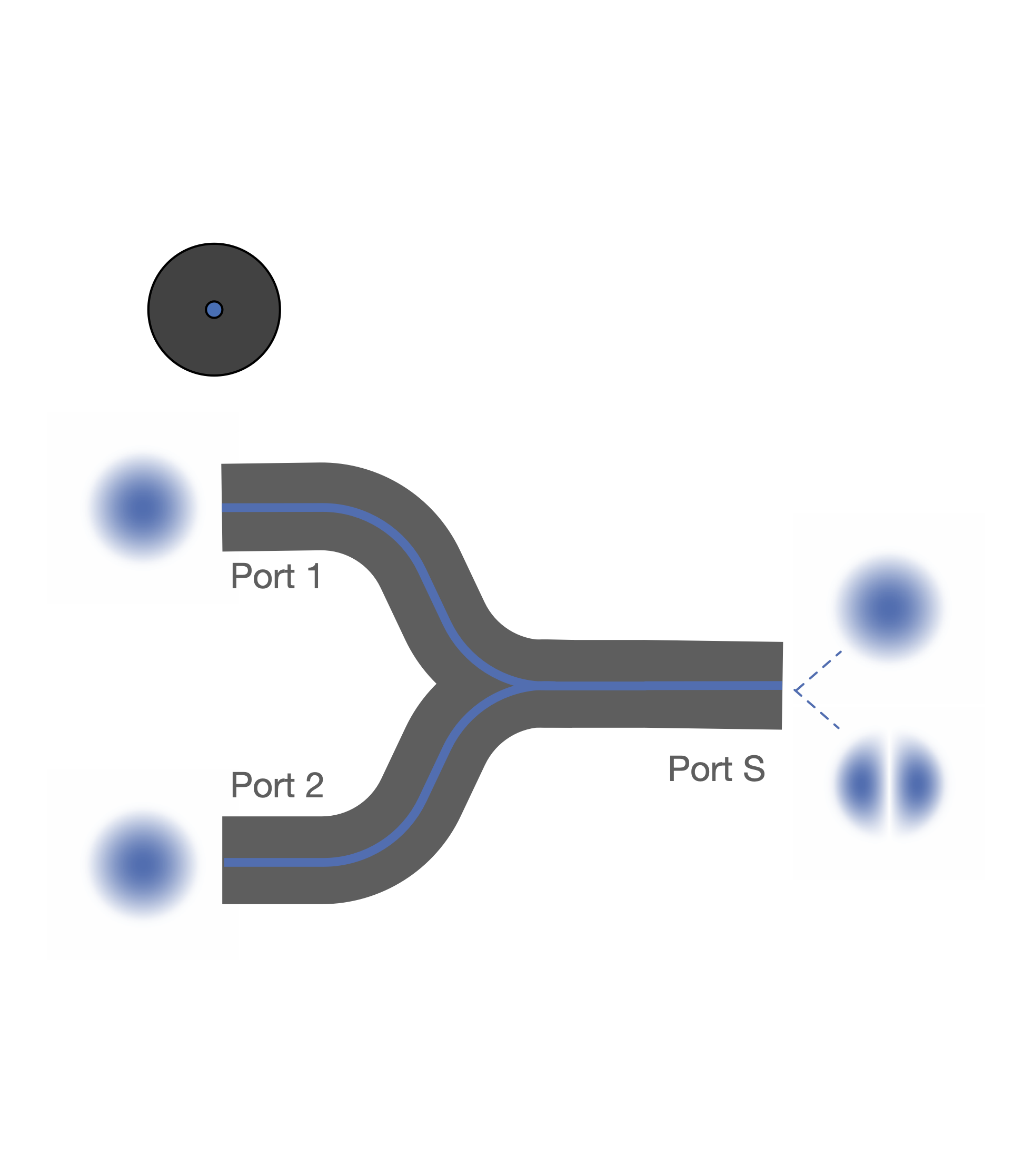

Nos lanternes photoniques sont des composants en fibre optique qui convertissent efficacement et réciproquement N modes spatiaux entre une structure à quelques modes et N fibres monomodes. Elles présentent de faibles pertes et un format compact. Des configurations à sélectivité modale sont disponibles, permettant d’acheminer un mode d’entrée spécifique vers une fibre monomode dédiée avec une forte isolation.
Les lanternes photoniques sont particulièrement utiles dans les applications où le signal collecté contient quelques modes, alors que la modalité de détection nécessite une lumière monomode, telle que la détection cohérente ou l'utilisation de composants en fibre monomode. En connectant chaque fibre monomode à un détecteur différent, les lanternes photoniques peuvent augmenter le rapport signal-sur-bruit en additionnant de manière cohérente les photons détectés ou obtenir un contraste supplémentaire basé sur la sensibilité distincte de chaque mode à un profil de diffusion donné.
Vue d'ensemble
Nos lanternes photoniques sélectives en mode sont actuellement disponibles pour le multiplexage de deux modes (LP01 et LP11) ou de trois modes (LP01, LP11x, LP11y). Des configurations à un plus grand nombre de canaux (jusqu’à 7 fibres monomodes) sont également disponibles pour les applications où une affectation déterministe mode-vers-fibre n’est pas requise. Des configurations sont offertes pour des plages de longueur d'onde centrées à 850, 1300 et 1550 nm. Notre équipe R&D développe activement des configurations supplémentaires ; contactez-nous pour en savoir plus sur les possibilités.
Caractéristiques principales :
- Faible perte d'insertion
- Sélection de mode à grande isolation
- Taille compacte
Lignes de produit
PHLA0780A: lanterne photonique sélective, 2 modes, 850 nm
Bientôt disponible!
Modes supportés: LP01 and LP11
Gamme spectrale: 780-970 nm
Perte d'insertion: ≤0.2 dB (Typical)
Perte de retour: ≥20 dB (≥60 dB pour connecteur FC/APC)
Isolation (valeur prévue): ≥28 dB
Fibre monomode: 780HP
PHLA1300A : lanterne photonique sélective, 2 modes, 1300 nm
Modes supportés: LP01 and LP11
Gamme spectrale: 1250-1600 nm
Perte d'insertion: ≤0.2 dB (Typical)
Perte de retour: ≥20 dB (≥60 dB pour connecteur FC/APC)
Isolation (valeur prévue): ≥28 dB
Fibre monomode: SMF-28
PHLE0780A: lanterne photonique sélective, 3 modes, 850 nm
Bientôt disponible!
Modes supportés: LP01, LP11x et LP11y
Gamme spectrale: 780-970 nm
Perte d'insertion: ≤0.2 dB (Typical)
Perte de retour: ≥20 dB (≥60 dB pour connecteur FC/APC)
Isolation (valeur prévue): ≥28 dB
Fibre monomode: 780HP
PHLE1300A: lanterne photonique sélective, 3 modes, 1300 nm
Modes supportés: LP01, LP11x et LP11y
Gamme spectrale: 1250-1600 nm
Perte d'insertion: ≤0.2 dB (Typical)
Perte de retour: ≥20 dB (≥60 dB pour connecteur FC/APC)
Isolation (valeur prévue): ≥28 dB
Fibre monomode: SMF-28
PHLD1300A : lanterne photonique, 7 ports, 1300 nm
Gamme spectrale: 1250-1600 nm
Perte d'insertion: ≤0.2 dB (Typical)
Perte de retour: ≥20 dB (≥60 dB pour connecteur FC/APC)
Fibre monomode: SMF-28
Contacter nos ingénieurs
Cette ligne de produits est en cours de développement. Des configurations additionnelles, y compris des lanternes photoniques non sélectives ou des conceptions utilisant jusqu'à 7 fibres, sont disponibles sur demande.
Applications en lien avec le produit
Imagerie biomédicale
Télédétection et communication optique
Besoin d'un produit personnalisé?
Castor Optique propose des options personnalisées pour tous les produits disponibles. Veuillez fournir une description détaillée de votre demande pour évaluation par notre équipe de scientifiques et d'ingénieurs.
