Pour de nombreux systèmes photoniques, la gestion efficace de la lumière multimode va au-delà de la simple répartition de la puissance optique entre les canaux. Les ingénieurs doivent également tenir compte des pertes d'insertion, de la plage spectrale, de la robustesse mécanique, des contraintes d'encombrement et de l'intégration du composant dans l'architecture optique globale.

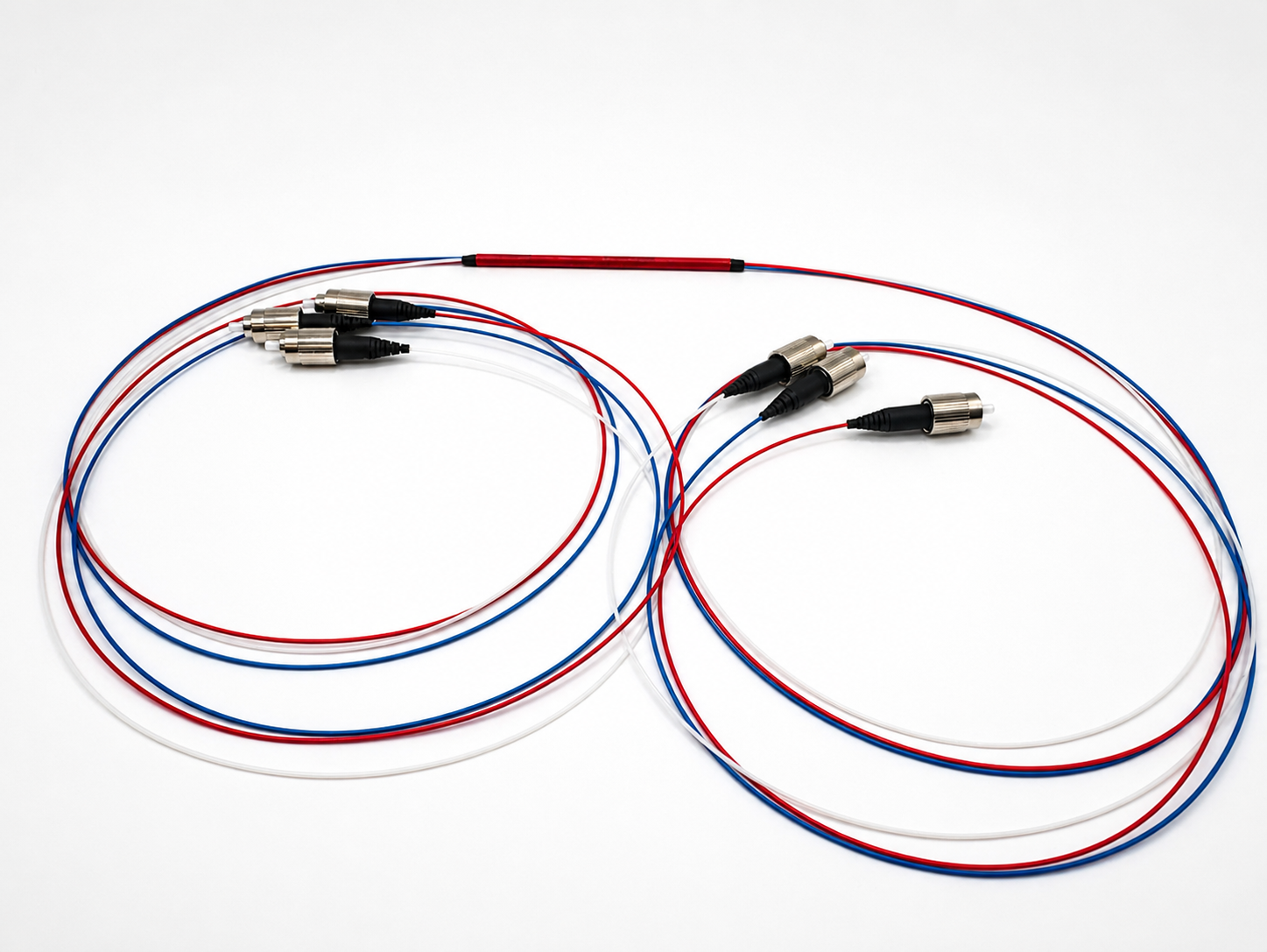

Les séparateurs et combinateurs de fibres multimodes de Castor Optics répondent à ces défis grâce à une approche fusionnée monolithique, s'appuyant sur l'expertise de Castor en matière de fusion et d'étirage. Le résultat : une faible perte d'insertion et des performances stables sur toute la plage d'utilisation de la fibre sélectionnée, sans la complexité d'alignement des conceptions en espace libre. La gamme de produits couvre des diamètres de cœur de 50 à 400 µm, avec des options de fibres à faible teneur en OH (Low-OH) et à haute teneur en OH (High-OH) selon la plage de longueurs d'onde visée.
Deux formats répondent à la majorité des besoins des systèmes. Les séparateurs (1×N) répartissent la lumière d'une entrée sur plusieurs sorties, avec une répartition de puissance uniforme. Les combinateurs (N×N) peuvent séparer, combiner ou multiplexer plusieurs trajets multimodes au sein d'un même composant, et fonctionnent de manière bidirectionnelle selon l'architecture du sous-système. Les configurations standard incluent les séparateurs 1×3, 1×4 et 1×7, ainsi que les combinateurs 3×3, 4×4 et 7×7. Les séparateurs 1×3 et les combinateurs 3×3 sont également disponibles directement dans le catalogue Thorlabs.

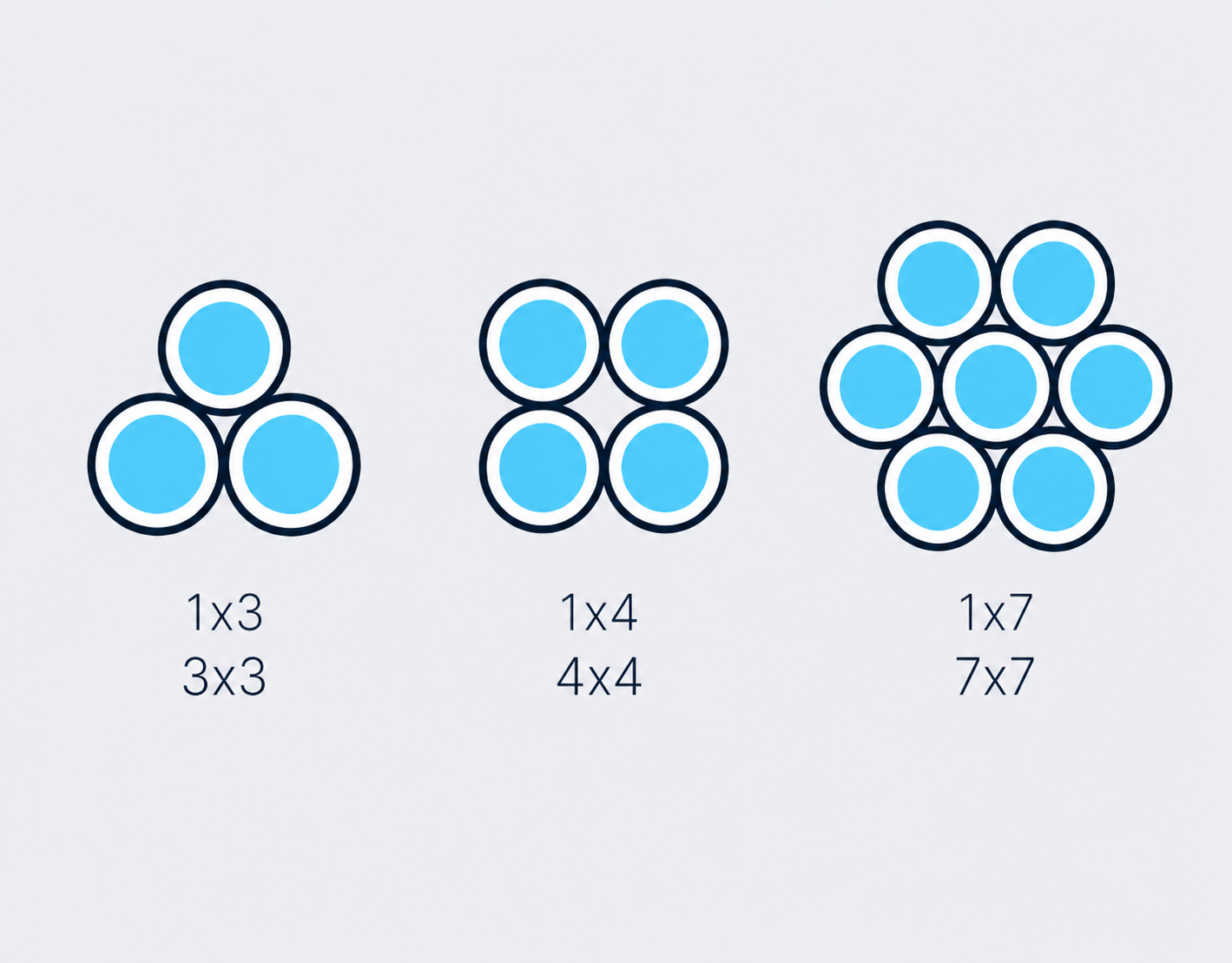

Le nombre de fibres dans chaque configuration n'est pas arbitraire ; il reflète la manière dont des fibres de même diamètre s'assemblent naturellement avant la fusion. Trois fibres forment un arrangement triangulaire stable, quatre s'organisent en carré ou en losange, et sept adoptent l'arrangement le plus compact possible : six fibres disposées symétriquement autour d'une septième centrale. Ces géométries à empilement compact préservent la symétrie du faisceau avant l'étirage, ce qui contribue à maintenir un couplage uniforme sur tous les ports une fois les fibres fusionnées et étirées.
Une approche flexible et robuste pour la gestion de la lumière multimode
Pourquoi une architecture monolithique fusionnée est-elle importante?
La performance optique n'est qu'une partie de la valeur d'un composant en développement de systèmes OEM. Les modules de séparation et de combinaison en espace libre nécessitent généralement des lentilles, des miroirs ou des séparateurs de faisceau discrets maintenus dans un alignement précis, chaque interface ajoutant du temps d'assemblage, une accumulation de tolérances et un point de défaillance potentiel sur la durée de vie du produit.
Un composant monolithique en fibre contourne entièrement cette catégorie de risque. Comme la fonction de séparation ou de combinaison est intégrée directement dans la structure de fibre fusionnée, il n'y a aucune surface optique interne à aligner, à monter ou à requalifier après assemblage. Pour les utilisateurs cherchant à simplifier la distribution ou la collecte de lumière multimode, réduire l'encombrement et le nombre de pièces, faciliter la fabrication, ou adapter l'interface optique à des contraintes spécifiques à l'application, cela se traduit directement par moins de modes de défaillance, des performances plus prévisibles d'un lot de production à l'autre, et un composant qui s'intègre comme une pièce unique prête à l'emploi plutôt qu'un sous-système à construire et ajuster en interne.
Cas d'usage typiques
Les séparateurs et combinateurs de fibres multimodes peuvent être utilisés dans divers systèmes photoniques où la lumière doit être efficacement distribuée, collectée ou combinée. Les exemples ci-dessous illustrent plusieurs façons courantes dont ces composants peuvent soutenir la conception et l'intégration de systèmes.

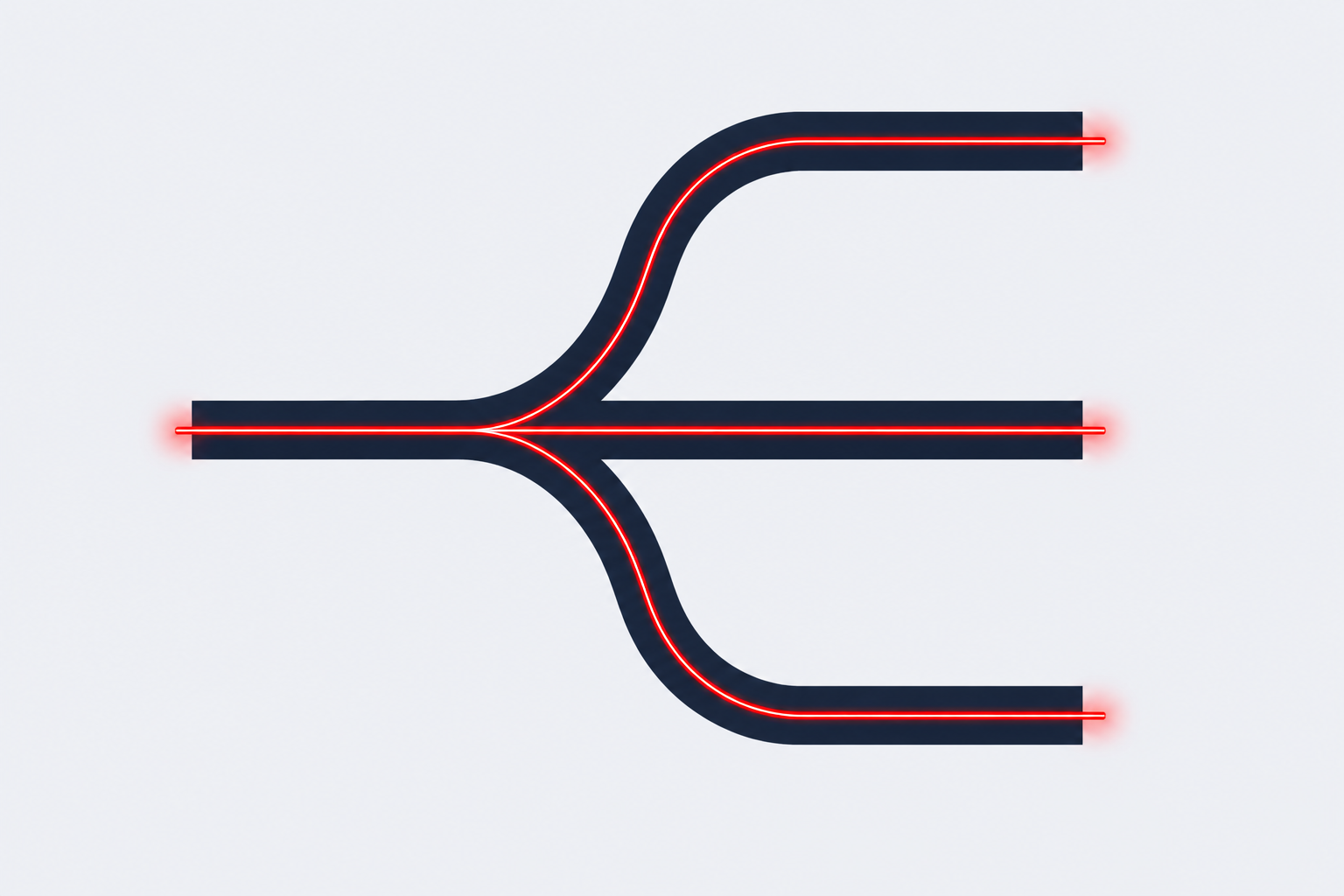

Distribution d'illumination — Lorsqu'une seule source doit alimenter plusieurs canaux, un séparateur assure une répartition de puissance égale en une seule étape, utile pour l'illumination parallèle ou l'acheminement vers plusieurs points de détection ou d'excitation.

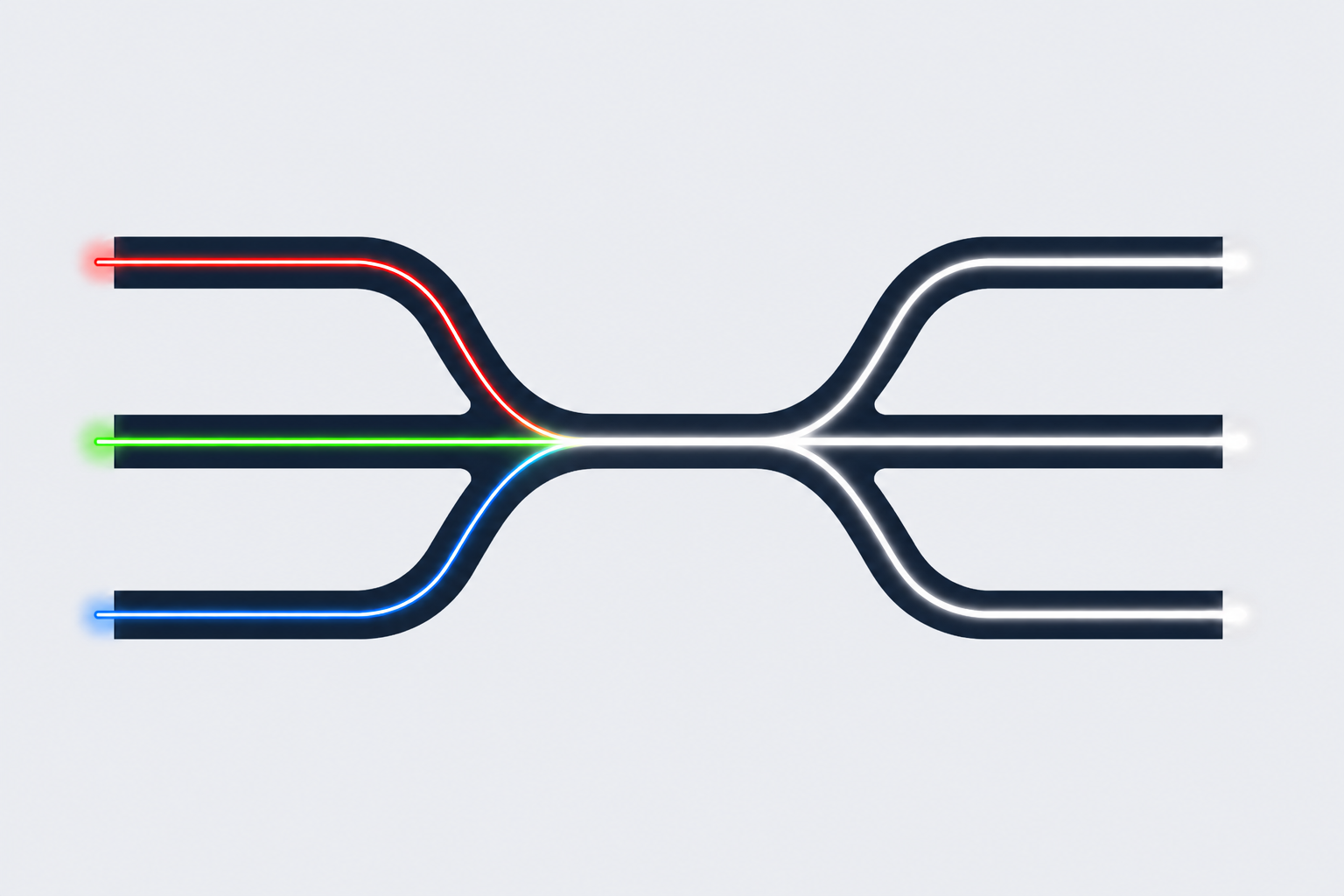

Collecte de signaux et mélange de canaux — Lorsque plusieurs trajets multimodes doivent être acheminés ensemble ou multiplexés, un combinateur regroupe ces trajets en un seul composant, utilisé de manière bidirectionnelle selon les besoins de l'architecture.
Systèmes de détection et de surveillance à base de fibre — La distribution de la source, les trajets de retour du signal et les interconnexions internes des sous-systèmes bénéficient du facteur de forme tout-fibre compact, particulièrement lorsque l'encombrement est limité.

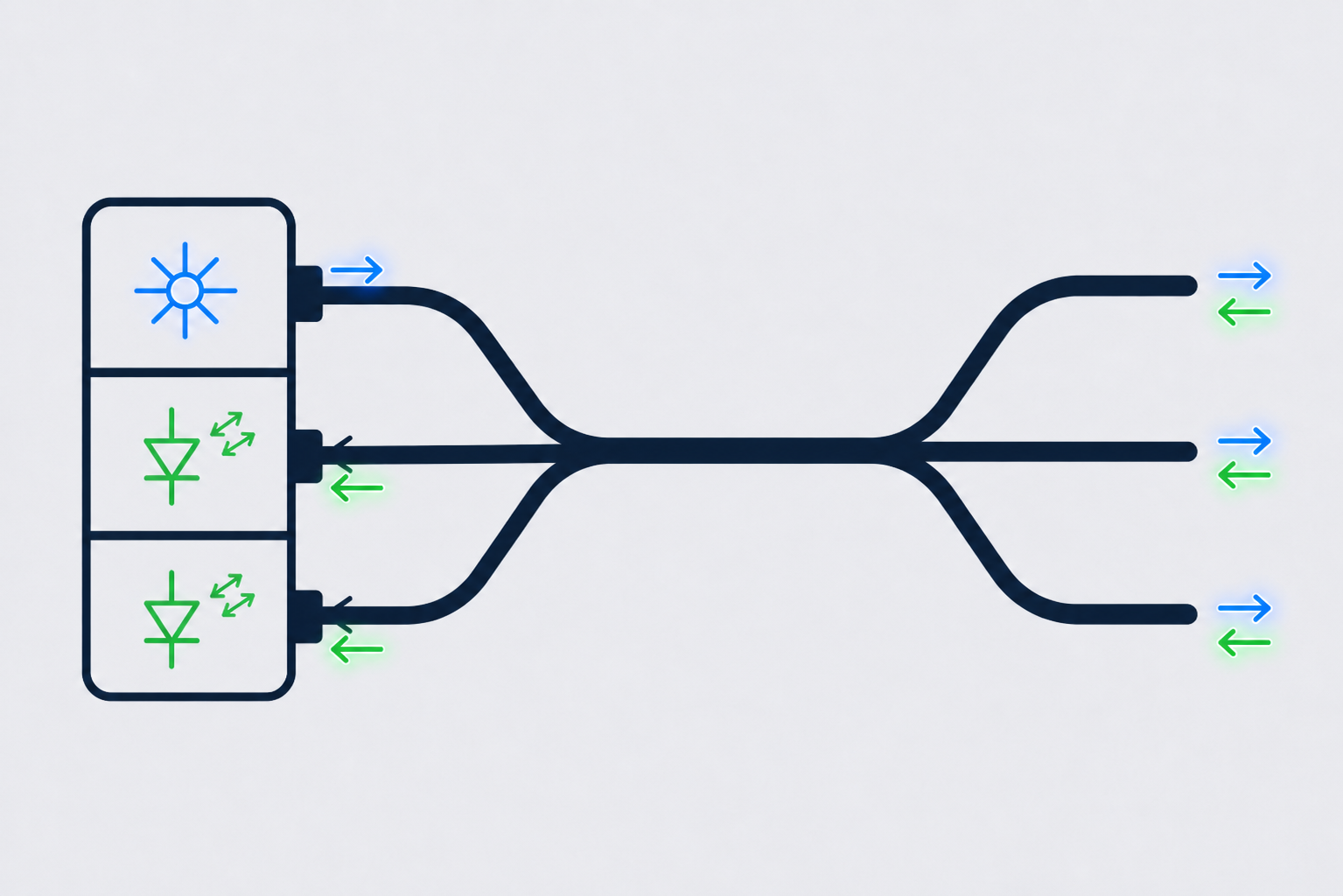

Détection de fluorescence — La collecte et l'acheminement multimode, y compris la combinaison de plusieurs canaux de couleur au sein d'un même assemblage de fibres, conviennent aux systèmes où l'encombrement d'intégration compte autant que la performance.
Optogénétique et autres systèmes de délivrance multimode — La transmission contrôlée de la lumière sur plusieurs canaux via une interface compacte simplifie l'acheminement vers le reste du système optique.
Les besoins des systèmes variant considérablement, ces composants prennent toute leur valeur lorsqu'ils peuvent être adaptés à l'architecture visée. Castor Optique propose des configurations standard ainsi que des options de personnalisation en termes de taille de cœur, d'ouverture numérique, de nombre de ports, de type de fibre, de terminaison et d'assemblage, aidant les ingénieurs à intégrer le composant le mieux adapté tout en préservant l'efficacité et la manufacturabilité.
Dans des architectures multimodes plus avancées, ces séparateurs et combinateurs peuvent également compléter d'autres outils tout-fibre tels que les circulateurs multimodes à large bande et les faisceaux de fibres fusionnées, pour la construction de sous-systèmes optiques compacts et efficaces.
